Sworznie tłokowe i zamki pierścieni – precyzja na poziomie mikrometrów

Sworznie tłokowe i zamki pierścieni – precyzja na poziomie mikrometrów

Precyzja w wykonaniu silnika zaczyna się od detali, których nie widać na pierwszy rzut oka. To właśnie one decydują o wysokiej kulturze pracy, bezawaryjnej trwałości i bezpieczeństwie całego układu korbowo-tłokowego. W tym artykule sprawdzisz, dlaczego odpowiedni dobór tych elementów ma tak duże znaczenie i jak pomiary mikrometryczne wpływają na codzienną eksploatację pojazdu. Jeśli chcesz lepiej zrozumieć, co naprawdę odpowiada za niezawodność jednostki napędowej, czytaj dalej.

Rola sworznia tłokowego w pracy silnika

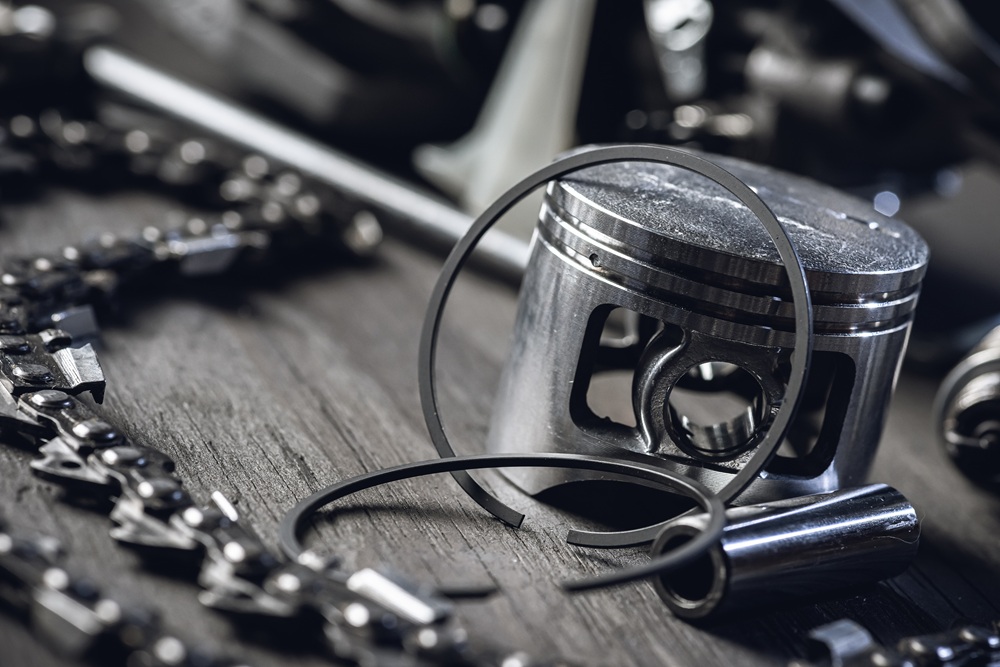

Sworznie tłokowe tworzą kluczowe, swobodne lub wciskane połączenie tłoka z korbowodem i bezpośrednio przenoszą gigantyczne obciążenia powstające podczas każdego suwu pracy. Ten niepozorny element pracuje pod stałym, ogromnym naciskiem oraz w skrajnie wysokich temperaturach. Od jego jakości wykonania zależy płynny, osiowy ruch zespołu tłokowo-korbowego oraz stabilna praca całego silnika. Sworzeń musi zachowywać idealny wymiar geometryczny oraz właściwą twardość powierzchni roboczej – nawet drobne odchyłki osłabiają współpracę części i drastycznie zwiększają ryzyko przyspieszonego zużycia.

Precyzja wykonania ma tutaj znaczenie na poziomie mikrometrów. Zbyt luźne pasowanie wywołuje metaliczne stuki oraz niestabilną pracę układu, natomiast zbyt ciasne pasowanie utrudnia ruch wahliwy i powoduje gwałtowny wzrost tarcia oraz temperatury. Każdy cykl spalania generuje potężne siły, które sworzeń musi przyjąć bez utraty swojej kołowej geometrii. Wprost wpływa to na żywotność tłoka, korbowodu oraz gładzi cylindra. Staranna obróbka mechaniczna oraz bezkompromisowa kontrola wymiarowa wspierają niezawodność jednostki napędowej i skutecznie ograniczają ryzyko kosztownej awarii.

Luz sworznia tłokowego a trwałość połączenia

W połączeniu tłoka z korbowodem kluczowym parametrem pozostaje prawidłowy luz sworznia tłokowego. To właśnie ten parametr decyduje o płynności ruchu wahliwego oraz o stabilnym przenoszeniu obciążeń dynamicznych podczas pracy silnika. Zbyt małe dopasowanie (za mały luz) drastycznie podnosi tarcie i temperaturę, co prowadzi do spęcznienia materiału, przycierania elementów oraz utraty swobody ruchu. Z kolei zbyt duży luz sprzyja stukom i drastycznie przyspiesza zużycie otworów w płaszczu tłoka oraz mosiężnej tulejki główki korbowodu. Nawet niewielkie odchylenie od fabrycznej tolerancji osłabia trwałość całego układu. Dlatego dokładny pomiar należy wykonać z najwyższą starannością, używając precyzyjnych narzędzi pomiarowych i bazując na specyfikacji producenta.

Równie istotne dla bezpieczeństwa pozostaje właściwe zabezpieczenie sworznia tłokowego (pierścienie osadcze). To ono utrzymuje sworzeń w poprawnym położeniu osiowym i zabezpiecza ściankę cylindra przed bezpośrednim kontaktem z twardym sworzniem. Uszkodzone, odkształcone lub źle osadzone zabezpieczenie stwarza ryzyko wysunięcia się elementu podczas pracy silnika, czego skutkiem są głębokie, nieodwracalne rysy na gładzi cylindra i konieczność przeprowadzenia kapitalnego remontu. Prawidłowy montaż wymaga bezwzględnie czystych rowków oraz skrupulatnej kontroli osadzenia pierścieni blokujących w gniazdach. Precyzja na tym etapie wspiera cichą pracę mechanizmu i minimalizuje ryzyko awarii pod dużym obciążeniem.

Kiedy potrzebna jest wymiana sworznia tłokowego?

Konieczność wymiany sworznia tłokowego pojawia się wtedy, gdy element nosi zauważalne ślady zużycia lub nie utrzymuje wymaganych tolerancji wymiarowych. Jasnym objawem problemu bywają charakterystyczne, głuchy metaliczne stuki dochodzące z bloku, które często nasilają się po rozgrzaniu silnika lub przy zmianie obciążenia. Niepokój powinny wzbudzić również widoczne rysy na powierzchni sworznia oraz ciemne przebarwienia świadczące o przegrzaniu i braku smarowania. Do wymiany bezwzględnie kwalifikuje się część z nadmiernym zużyciem średnicy zewnętrznej lub z uszkodzoną warstwą roboczą. Ogromne znaczenie ma też stan współpracujących otworów w tłoku oraz tulejki korbowodu – sama ocena wizualna nigdy nie wystarcza, konieczny jest dokładny pomiar mikrometryczny i porównanie wyników z kartą technologiczną producenta.

W nowoczesnych, wysilonych konstrukcjach silnikowych coraz ważniejszą rolę odgrywa sworzeń tłokowy z powłoką DLC (Diamond-Like Carbon). Diamentopodobna powłoka DLC drastycznie zwiększa twardość powierzchniową sworznia oraz obniża współczynnik tarcia podczas pracy pod skrajnym obciążeniem. Odczuwalnie poprawia to odporność na zatarcie oraz znacząco spowalnia zużycie części, ułatwiając pracę w wysokich temperaturach i przy chwilowych przerwach w filmie olejowym. Zastosowanie powłoki nie zwalnia jednak mechanika z bezwzględnej kontroli wymiarowej i jakości montażu – nawet najlepsza warstwa ochronna nie skompensuje błędnego dopasowania pasowań. O końcowej trwałości jednostki nadal decyduje mikronowa precyzja na każdym etapie obróbki i montażu.

Mikrometry w praktyce: kontrola jakości i montaż

Profesjonalna kontrola jakości zawsze zaczyna się od dokładnego pomiaru średnicy sworznia oraz otworów współpracujących w tłoku i korbowodzie. Każda tysięczna część milimetra ma znaczenie, ponieważ luz sworznia tłokowego musi mieścić się w ściśle określonym przedziale tolerancji. Mikrometr zewnętrzny oraz średnicówka mikrometryczna pozwalają błyskawicznie wychwycić odchyłki wymiarowe i owalizację, które na oko pozostają całkowicie niewidoczne. To absolutna podstawa poprawnego, profesjonalnego dopasowania części silnikowych.

Precyzyjny montaż skutecznie eliminuje ryzyko zatarcia, niepożądanych stuków oraz przedwczesnego zużycia układu. Przed złożeniem należy bezwzględnie sprawdzić czystość gniazd oraz poprawne, pełne osadzenie elementów blokujących w rowkach. Kluczowe znaczenie ma również dokładne weryfikowanie pierścieni zabezpieczających sworzeń tłokowy – błąd popełniony na tym etapie może prowadzić do tragicznej w skutkach awarii i trwałego uszkodzenia bloku silnika.
